Da li se bude istok i zapad ?

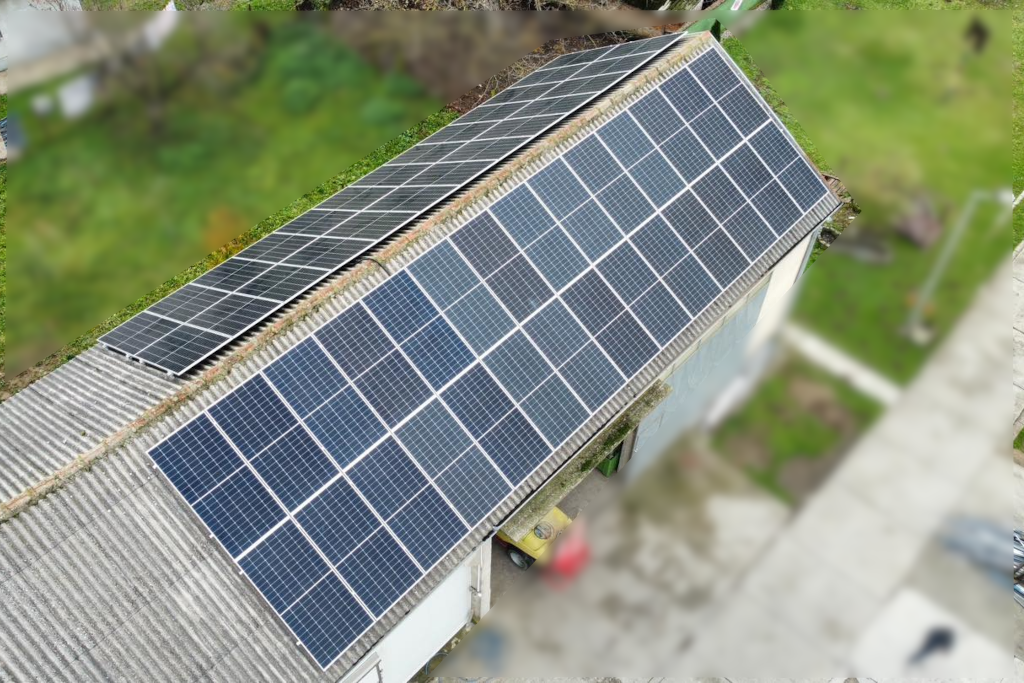

Znamo svi za preporuke da solarne panele treba postavljati okrenute ka jugu zbog bolje iskoristivosti. Međutim, ako je konfiguracija krova takva da smo prinuđeni da solarne panele postavljamo na istok ili zapad, onda nemamo mnogo izbora. Šta možemo oćekivati od ovakve postavke solarnih panela.

Solarni paneli u ovoj postavci mogu raditi dobro

Međutim, interesovanje za instaliranje fotonaponskih sistema na krovovima istok-zapad stalno raste. Iako su južno orijentisani sistemi bolji fotonaponski sistemi orijentisani istok-zapad takođe mogu da donesu značajnu zaradu. Štaviše, zbog pada cene modula, u budućnosti se očekuje povećana potražnja za sistemima istok-zapad. Iz perspektive mrežnih operatera, Solarni panli postavljeni ka istoku ili zapadu mogu raditi dobro !!!

Trebalo bi da inverteri imaju bar dva ulaza za niz

Svaka grupa panela u nizu naziva se niz. Svaki niz je povezan u poseban ulaz na pretvaraču. Često u ovakvim slučajevima spajamo više nizova paralelno a zatim u jedan inverterski ulaz. Da bi to uradili, svaki niz mora imati isti broj panela i moraju biti identičnih brendova i modela. Ako postavimo solarne panele na istočni i zapadni deo krova, tada ih obično povežemo odvojeno sa koristimo pretvarač sa dva ulaza. Međutim, pod nekim okolnostima, moguće je da se solarni paneli sistema istok zapad imaju spliter na jednom ulazu invertera. Zašto bi smo želeli ovo da uradimp? Pa, pretvarač sa jednim nizom može biti jeftiniji od pretvarača sa dva ulaza, ili možda želelimo da sačuvamo drugi ulaz za niz okrenut prema jugu ako nam konfiguradija krova odgovara.Kao i kuće sa krovovima koji su direktno okrenuti prema istoku i zapadu, ovo se takođe može uraditi na bilo kojoj zgradi sa ravnim krovom pomoću regala, uključujući velike komercijalne instalacije.

Dinamika proizvodnje sistema istok-zapad

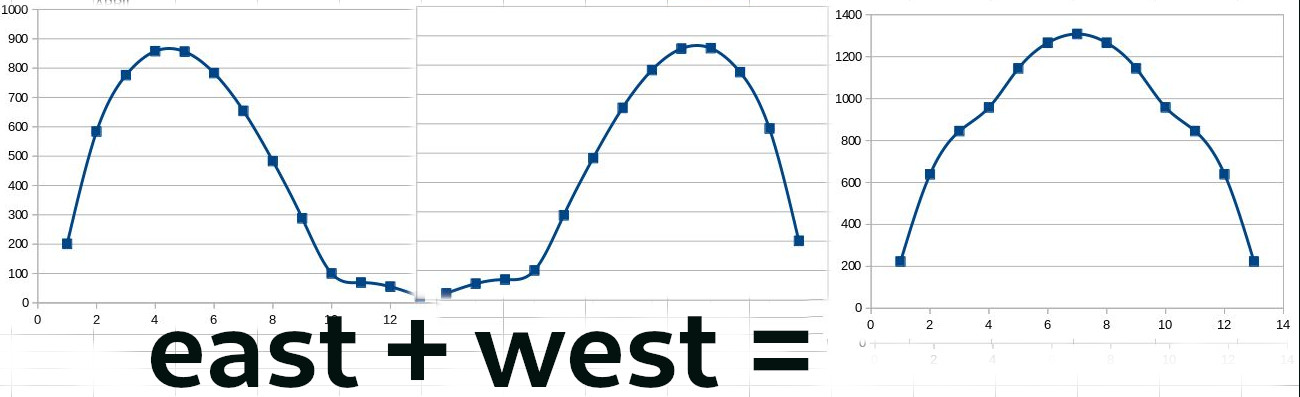

Pre nekoliko godina, kada su cene solarnih panela bili visoke, najbolji pravac za panele je bio jug. Tako da bi proizvodili najviše električne energije i omogućili da se zaradi što je više moguće. Konfiguracija istok-zapad može nam pomoći u proizvodnji stabilne količine energije tokom dana. Kada su paneli orijentisano normalno ka jugu proizvodnja počinje ujutru, dostiže makimalan nivo u solarno podne i onda opada tokom podneva. Kod orijentacije istok zapad proizvodnja bi trebalo da bude stabilna sa manjim oscilacijama tokom dana. Da bi smo tačno uvideli šta dobijamo a šta gubimo, izvršićemo analizu aplikaciojom SPAC.

Pogledajmo kako to u praksi izgleda

Za analizu ovog slučaja koristiću aplikaciju spac za Evropu koja se nalazi na linku link . Izabraću grad ili oblast na primer Mihneh u Nemačkoj. Izbor je slučajan, želeo sam da to bude grad u centralnom delu Evrope. Ostali parametri su : nagib panela 40 stepeni (zimski). Orijentacija:

• Prvi slučaj : 180 stepeni totalno orijentisan ka jugu
• Drugi slučaj : 60 stepeni orijencatija ka istoku ( ili 270 stepeni orijentacija ka zapadu, rezultat je isti).

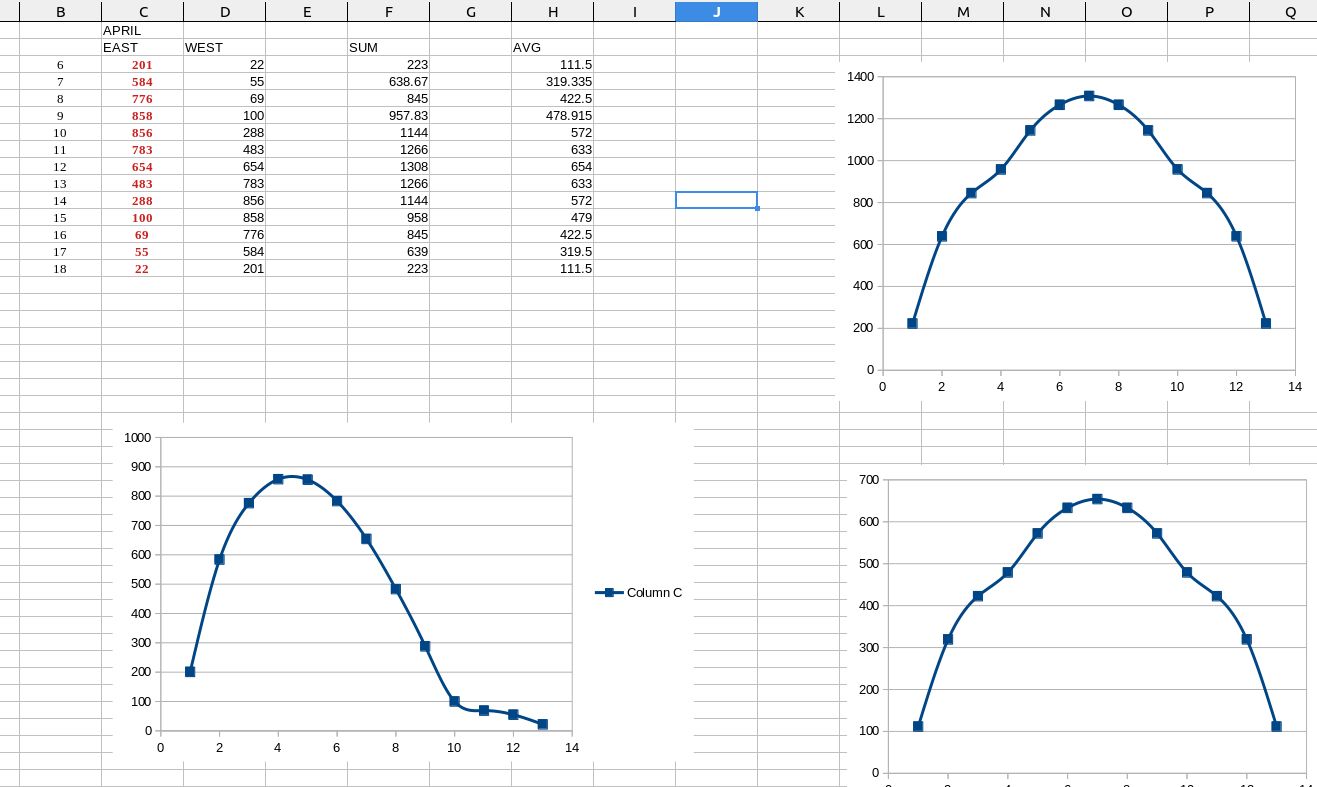

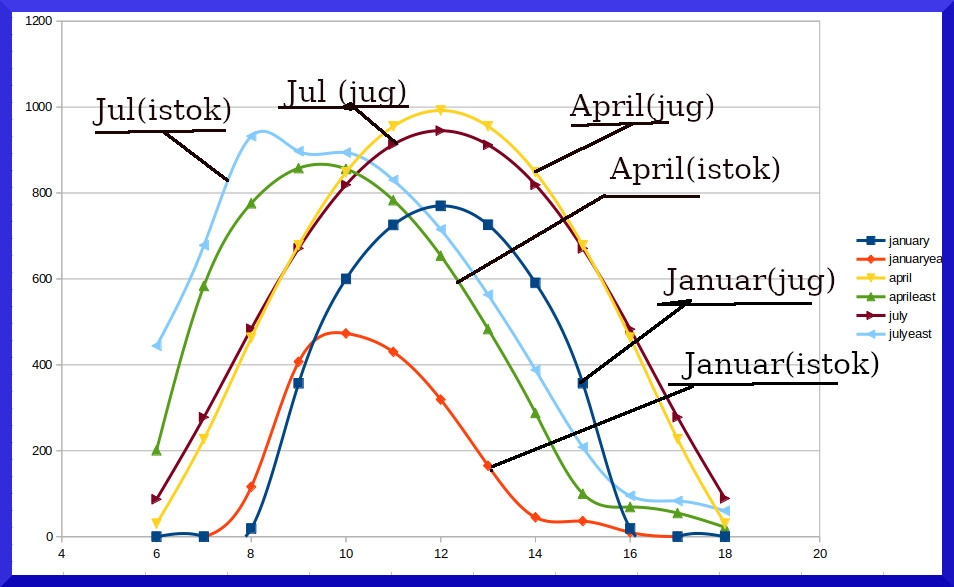

Izaberimo opciju paneli na zemlji- Obavezno čekiramo ovu opciju da bi rezultat proračuna bio ispravan. Ukupno 10 panela proizvođača Canadan Solar CA- u ormaciji 10 u jednom reedu. Izbor panela ne utiče na analizu, jer nam je cilj da izračunamo dobitak dnevne energije po jedinici površine kW/m2. Obavezno čekiramo ovu opciju da bi rezultat proračuna bio ispravan. Kada su svi podaci uneti kako treba pritiskom na dugme „Calculate“ dobijamo naše rezultate. U gomili tabela sa raznim podacima koje dobijamo pri proračunu, zadržaćemo se na najvažnijoj „All components of solar radiation depend on the incident angle. “. U toj tabeli nalaze se dobici od zračenja : direktnog, difuznog i reflektovanog i njihova suma za svaki sat u prosečnom danu meseca u godini. Usvojeno je da je prosečan dan meseca u godini 15 ti. Podaci su očekivani. Istočno orijentisani panel kreće sa maksimalnim radom radom od izlaska sunca i dostiže svoj maksimum u 10 časova. Nakon toga pada i oko 11 časpva dostižu ga južno orijentisani paneli. Zavisno od doba godine, direktna komponenta zračenja nestaje oko 15 časova. Međutim difuzna i reflektovana komponenta se još ne predaju. I paneli rade koliko toliko do kraja dana. Kod južno orijntisanih panela, kao što je očekivano, nakon jutarnjeg buđenja i kašnjenja za istočno orijentisanim panelima, njegova iradijacija raste i prestiže istočno orijentisane panele definitivno do 11 časova, zatim dostiže svoj maksimalni kapacitet i polako opada. Na sledećoj tabeli i dijagramu prikazana je ova (neravnopravna) trka u proizvodnji solarne energije. Sledeća važna tabela za analizu „ ukupan dobitak energije po jedinici površine kWh/m2/day. Nakon poređenja rezultata za istočne i južne panele dobijamo da je u ovom slučaju južno orijentisani panel bolji u proseku za celu godinu za oko 20 % (za naš slučaj). I na kraju da proverimo tvrdnju inžinjera Dietmar Staudacher da paneli trebaju imati što manji nagib. Vratimo se na početak aplikacije SPAC, ostavimo sve parametre iste osim nagiba koji ćemo podesiti na 20 stepeni. Nakon proračuna dobijamo glomaznu tabelu koju ćemo preskočiti i zadržati se samo na tabeli za srednje dnevne dobitke. Iz tabele se da zaključiti da je razlika spala na 17 % što potvđuje gore navedenu hipotezu.

Zaključak

Ako je situacija sa našom kućom ili krovom takva da je orijentacija zapad istok neizbežna - ipak možemo ugraditi solarne panele. Struje ćemo imati od jutra do mraka sto je povoljno ako nam je potreban konstantan priliv struje bez pikova. Elektrodistribucija ce takodje obradovati nasem poduhvatu, jer i njima odgovara stalan priliv struje bez pikova. U vreme pada cena solarnih panela treba ipak dobro sagledati ono sto imamo, pa onda proracunati sta mozemo dobiti.
